Altium Designer AD23软件专为电路设计绘制服务,在不同的设备中可以使用,用户可以导入不同的原理图,搭配合适的快捷键去进行使用,识别不同的图纸内容和信息,选择不同的工具去记着呢绘制,享受软件带来的帮助和服务。帮助用户去快速访问各种命令和功能,输入不同的文字和数据进行使用,满足用户的绘制需求,无论是各种还是学习都可以使用软件解决问题,去输入不同的命令解决问题。
1️⃣ Altium Designer AD23软件介绍
Altium Designer AD23这是一款功能强大的电子电路自动化设计软件,同时也是一款高效且现代化的软件。
它具备先进的管理功能和全面的数据模型,以创新的电子产品为特色。该软件主要帮助机械电子行业的用户解决与自动交互布线技术相关的问题,
同时提供用户友好的界面和菜单快捷操作命令。用户可通过键盘和鼠标快捷键快速访问各种命令和功能。

2️⃣ Altium Designer AD23软件功能
1. 自动将通关规则导入通关矩阵
当从原理图设计说明中导入间隙规则,或从“传统设计规则”对话框移植项目时,间隙规则现在会放置在“约束管理器”的“间隙矩阵”部分,而不是分配到“高级规则”部分。
2. 更好地控制布线设计设置
现在,您可以更灵活地控制布线设计的设置。新的偏好选项允许您为原理图和布局图形设定默认的空白图纸尺寸。
长度单位已统一标准化,并可在不同层级进行自定义,包括偏好设置、文档以及物料清单(BOM)表和连接列表等表格。
您还可以筛选连接列表,仅显示“未连接”的对象。此外,该修复功能可确保指定的单位正确应用于所有线路,包括不属于电缆的线路。
3. 在PCB上生成并放置二维码和数据矩阵码
现在,您可以在PCB设计中直接生成和放置二维码及数据矩阵码,从而更方便地添加可扫描数据,实现追踪、识别和自动化。

3️⃣ Altium Designer AD23软件特点
一、直观与智能设计
为满足严苛的电子设计要求以及日益缩短的交付周期,必须具备精准快速完成设计任务的能力。您需要一个集多功能性与简洁性于一体的集成化智能PCB设计平台。
Altium Designer 提供了一个用户友好的设计环境,集成了原理图、布局、仿真和分析功能。Altium 为工程师和设计团队提供适用于各类复杂项目的工具,以提升工作效率,加快工程与设计任务的完成速度。
1. 统一设计环境与数据模型
通过直观的界面和统一的数据模型,从原理图输入到最终的设计文档和制造文件,创建完整的电子设计。
2. 全面分析
在Altium Designer中,您可以进行SPICE仿真、解决电源问题,并分析信号完整性,而无需依赖昂贵的原型。
3. 3D-MID 设计
利用 Altium Designer 现有 PCB 项目中可获得的成熟制造技术,探索设计的无限可能。
二、无缝协作与连接
在电子产品的开发过程中,需要不同工程领域、资源优化以及分散在不同地点的设计团队能够高效协作并实现无缝连接。
Altium Designer 通过 Altium 365 电子开发平台提供协作设计功能和自动化协作工具,使多名设计师无论身处何地都能轻松协同工作。这种协作方式有助于实现资源的优化配置,缩短设计周期,并降低错误、返工或延误带来的风险。
1. Altium 365 电子开发平台
集中管理电子设计的各个方面,助您以前所未有的速度交付更优质的产品。
2. 数字领域连接
将您的ECAD解决方案与最流行的MCAD工具、ANSYS仿真专家及PLM系统连接,实现无缝数据交换,减少昂贵且耗时的返工。
3. PCB协作设计
通过允许多位工程师同时设计同一PCB的不同部分,加快布局与布线设计速度。
4. 工作流程
采用可根据组织需求配置的数字化管理流程,以提升设计过程的效率、透明度和创新性。
3。处理复杂设计
电子设计的复杂程度从简单到复杂不等。当考虑柔性设计和多板布局等附加因素时,设计的难度和复杂性将进一步增加。
三、面对复杂设计
Altium Designer 是一款完整的解决方案,适用于各种PCB项目的设计,无论是基础电路还是复杂的多板系统。通过使用适当的工具来管理设计规则、高级布线、刚柔结合、高密度互连(HDI)、高速设计等功能,您的团队可以高效地使用 Altium Designer 工作,避免因购买额外软件而产生的额外成本。
1. 约束管理
通过类似电子表格的对象化约束编辑器,直观地管理日益增多的网络和设计对象,以确保满足设计性能和需求。
2. 处理复杂的PCB设计
无需其他软件,即可利用HDI、高速、多板、布线以及刚柔结合技术,无缝设计电子产品。
3. 交互式与三维布线
利用行业领先的交互式布线引擎,可从任意角度高效布线高速电子产品及密集排列的布局。
4. 辅助布局技术
通过复制当前或先前设计中的现有布局,轻松复现PCB设计模块。
5. 高密度互连(HDI)设计
精准设计和可视化HDI结构,使您能够使用更小的元件、更细的线路和更高的性能来创建布局。

4️⃣ Altium Designer AD23软件亮点
1. 通过取消组件创建流程,可以缩短设计时间并探索新的可能性。
2. 方案设计
输入设计团队的想法,可快速生成设计图纸,将创意转化为视觉内容。
3. 智能供应链
接入智能供应链服务可实现对供应商和采购数据的实时管理,从而加快项目进度。
4. 多板系统设计
直观的多板系统设计能够完成复杂的工程项目,并实现无误连接。
5️⃣ Altium Designer AD23永久安装包怎么变成中文
1、安装好软件后,默认是英文版本的。

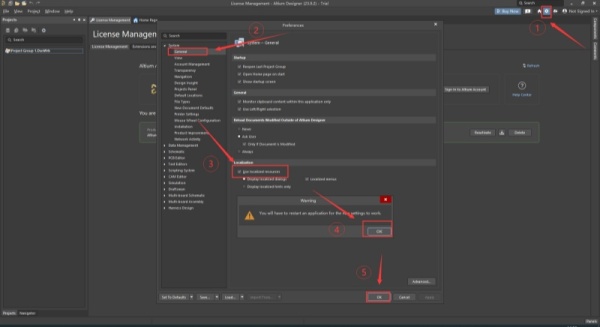

2、点击右上角的设置,再点击General,勾选Use localized resources,一直点击OK,最后关闭软件。

3、重启软件,这样就会变成中文了。

6️⃣ Altium Designer AD23软件测评
Altium Designer AD23软件的界面简洁,设计了多种实用的功能和工具,为用户提供专业的绘图操作,绘制不同的电路路径和内容,选择合适的功能和节点解决问题,享受软件带来的帮助和服务,导出各种格式的图纸使用。
7️⃣ Altium Designer AD23更新日志
v25.8.1
一、示意图
1、在某些情况下,在注释原理图时,会遇到访问违规(地址为模块“WorkspaceManager.DLL”中的地址 00000001403B6B00)。
2、在某些情况下,根据元件的旋转情况,无法将已放置的元件从电路图纸上移出(超出电路图边界)。
3、当尝试多重选择放置的表格符号的标识符和文件名时,会出现错误:“调用目标抛出异常......”会遇到。
二、印刷电路板
1、违规叠加层未显示在被检测到违反“修改多边形”设计规则的实心多边形浇筑上。
2、当尝试将Microsoft Outlook/Word格式化的文本复制粘贴到PCB文档中时,会遇到访问违规(模块中称为“ADVPCB.DLL”)。
3、当复制粘贴一个通路(但不保留同一个网)时,选择通路(应用于通路)的后续对话框会冻结相当长的时间。
4、当在PCB/PCBLIB滤波器面板的滤波器区域输入表达式时,弹出列表中条目的排序现在正确顺序为“1, 2, 3, 4, 5,...”而不是“1, 10, 2, 20, 21,...”。
5、作为PCB的一部分。性能。交互属性面板。优化选项(高级设置),属性面板在处理所选嵌入式板阵列对象时得到了进一步增强,以提升性能并优化对对象属性的访问,尤其是在较大设计时。
6、在从PCB生成IPC-2581(修订版B)制造输出时,放置在电源面层上的多边形切割被错误地解释为实心铜区。
7、在从PCB生成IPC-2581(修订版B)制造输出时,顶部和底部层的禁区被错误解读,导出为实心铜区域。
8、将PCB文档导出为“Protel PCB 2.8 ASCII”格式无法正常工作。导出的文件中没有板上数据。
9、作为PCB的一部分。性能。交互属性面板。优化选项(高级设置),在处理PCB库属性(未选择任何对象时)时,属性面板得到了进一步增强,以提升性能并优化属性访问,尤其是在较大设计时。
10、作为PCB的一部分。性能。交互属性面板。优化选项(高级设置),在处理选定多边形浇筑时,多边形浇筑管理器对话框中的属性区域得到了增强,以提升性能并优化对属性的访问,尤其是在较大设计时。
11、作为PCB的一部分。性能。交互属性面板。优化选项(高级设置),当使用选定的OLE/连接线对象时,属性面板得到了进一步增强,以提升性能并优化对对象属性的访问,尤其是在较大设计中。
12、每种原语类型的相对延迟现在被计算并存储到缓存中,便于在重新开启设计并首次选择原语时,提升延迟计算的性能。
13、当交互式路由差分对并从当前垫/轨道切换到目标垫/轨道(使用“9”键盘快捷键)时,会出现无限循环错误:“找不到第二对差分对原件”。
14、启用轨迹环移除功能时,从现有轨道路由到同一网络内未连接的垫点时,会错误地移除现有的轨道到垫点布线。
15、“QR和数据矩阵代码支持”功能,由PCB提供。QRCodes选项(高级设置)现已正式公开,随本次发布(默认开启)。
16、“优化在线DRC处理”功能,由PCB提供。DRC。在线优化选项(高级设置)现已正式公开于本次发布(默认开启)。
17、导出PCB作为Specctra Design文件时,未包含网络。
18、当尝试通过PCB健康检查监视器修复微段问题,而微段已被手动移除时,会出现“被销毁后访问的对象......”的错误。会出现错误。
19、在PCB面板(孔径编辑器模式)和生成的NC钻输出中,具有不同埋头孔和沉孔孔尺寸的焊盘被错误地分配了相同直径的工具。
20、当网络天线规则作用域特定网络时,PCB规则与约束编辑器对话框中的“测试查询”功能错误地报告为零适用对象。
三、约束管理器
1、在定义许可规则约束时,顶层和底层的许可值错误地继承自内层层,而非外层。
2、在定义许可规则约束时,外层设置的自定义净值会被重置为默认值,而内层的值则重置为默认值。
3、在某些情况下,使用约束管理器时会遇到错误“System.NullReferenceException: Object reference not set to a instance to a object instance”。
4、在约束管理器的“所有规则”视图(从PCB访问时)中,已添加警告和相关高亮,针对包含语法错误的自定义查询表达式的规则,因此被判定为无效。
5、在从“默认堆栈”切换到特定PCB并定义间隙集后,无法再移除任何分配的约束集。虽然可以在会话中移除它们,但保存关闭访问约束管理器时,它们仍然存在。
四、绘图员
1、在某些情况下,处理Draftsman文档时会出现错误“EOleException: Board not found”。
2、在导入链接PCB文档的变更以及通过OutJob文件生成PDF输出时,传输线路表的行可见性设置被错误更改。
